最新快充測試系統方案

1產品簡介       ate自動化測試設備_ate電源自動測試系統

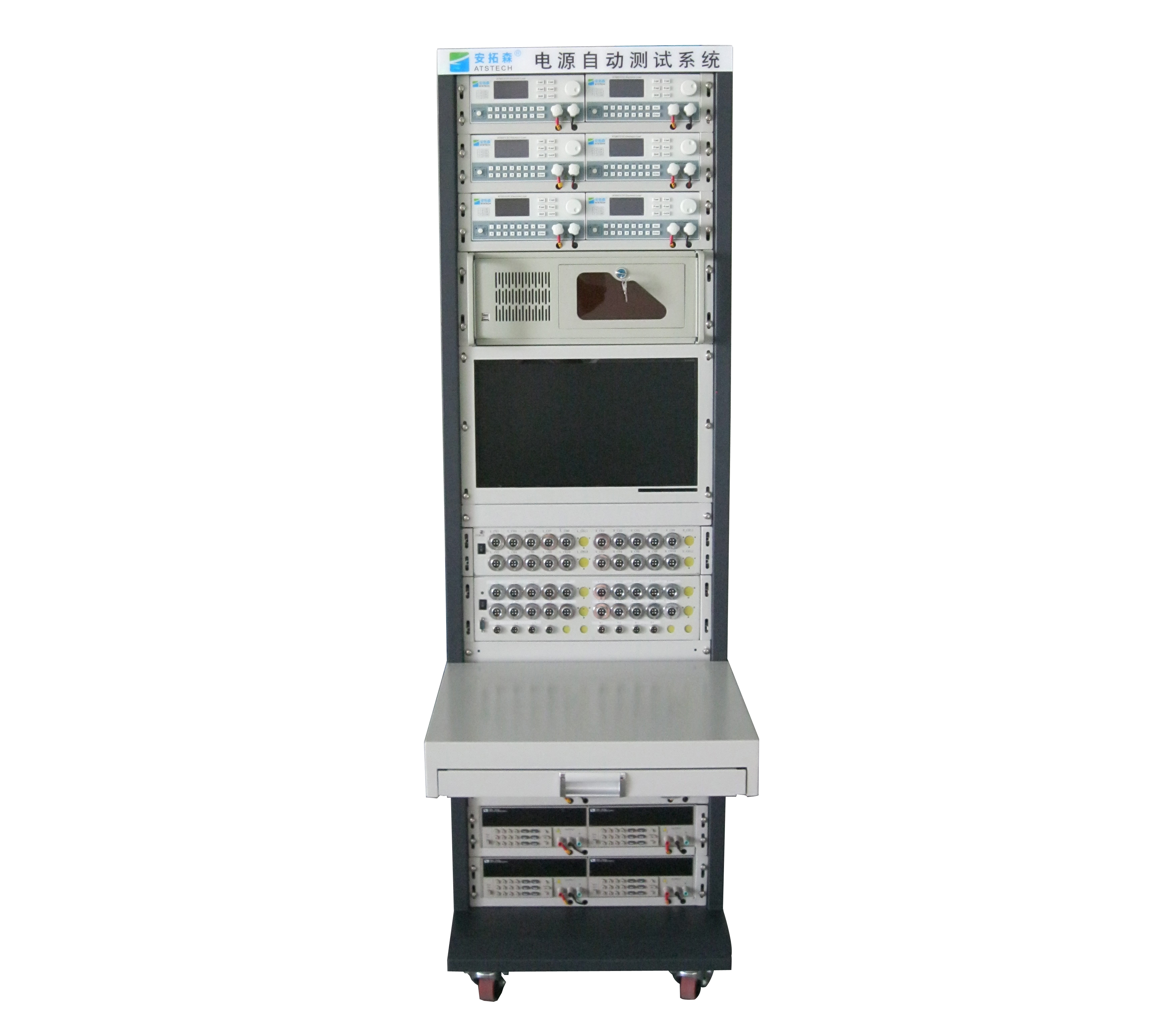

快充智能測試系統，是在原來基礎增加行業快充電源的QC2.0、QC3.0、PD、MTK一體式全面測試。這套測量系統不僅可以高效、快捷的幫助用戶完成測試功能，同時也為用戶提高產品品質提供了有力保障。安拓森作為國內異軍突起的測試測量廠商，將始終專注于測量，堅持自主創新，為用戶提供更多創新的行業解決方案，真正體現客戶價值。該系統是一個主要用于充電器或直流電源進行自動化測試的系統，具有自動化程度高、操作簡單、界面友好、性能穩定、測試準確、速度較快等特點。

2測試項目

一、輸入端特性測試：

1、輸入電壓測試(Input voltage test)；

2、輸入有效值電流測試（Input RMS current test）；

3、輸入功率測試（Input power test)；

4、輸入功率因數測試（Input power factor test)；

二、輸出端特性測試：

1、輸出直流電壓測試（Output DC voltage test）；

2、輸出直流電流測試（Output DC current test）；

3、輸出直流功率測試（Output DC power test)；

4、電壓紋波測試(Peak-peak noise test)；

5、效率測試(Efficiency test)；

6、平均效率測試（CEC test）；

三、穩定度測試：

1、輸入電源調整率測試(Input voltage regulation test)；

2、負載調整率測試(Load regulation test)；

3、綜合調整率測試(Combine regulation test)；

四、保護功能測試：

1、短路保護測試(Short circuit test)；

2、過電流保護測試(Over current protection test)；

五、特殊功能：

1、快充QC2.0/3.0/4.0，MTK,PD測試

2、D+、D-測試；

3、PASS、FAIL外接指示功能；

4、條形碼生成或讀取(Barcode scan)。

5、MES專屬定制功能

3快充測試原理

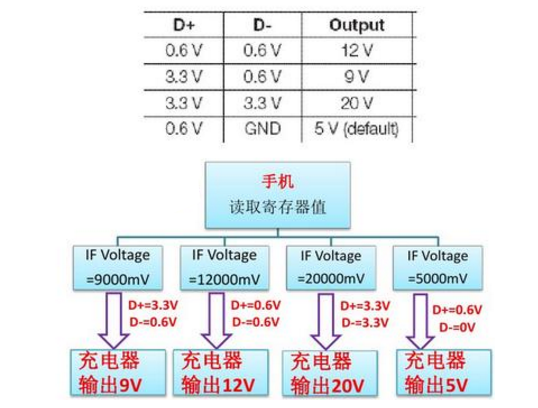

QC2.0主要是通過D+D-輸入對應電壓，線長阻抗大的時候，會導致升電壓失敗。為此自主開發QC2.0測試快充協議板，內置阻抗匹配電路，通道全隔離電路，可解決此異常的發生。

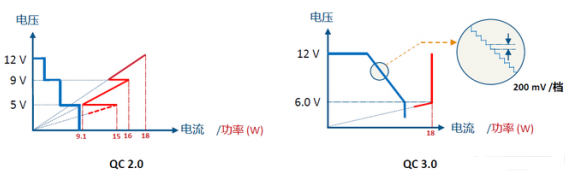

QC3.0主要是通過D+D-脈沖方式，一次200MV遞增、遞減，到所需測試電壓，控制時環境干擾過大會導致遞增、遞減錯誤，還與行業中各個IC產商的微區別也會導致測試異常。

為此自主開發QC3.0測試快充協議板，內置抗干擾電路與通道隔離電路，兼容行業所有QC3.0的IC廠商協議，全面解決測試異常發生。

4PD測試原理

PD快充主要是通過CC信號腳，觸發切換輸出電壓，目前行業中各個IC產商的微區別會有測試方式區別，如OCP,短路后的復位電壓不固定，激活PD協議時電壓不同等。

為此經多次實驗分析確認，研制PD全兼容測試快充協議板，內置抗干擾電路與通道隔離電路，兼容行業所有QC3.0，QC2.0的IC廠商協議，全面解決測試異常發生。

5MTK協議

安拓森MTK標配贈送，兼容行業所有MTK協議且穩定。

6D+D-測試

D+D-可快速檢測出不良品，正極到D-，D-到D+，D+到負極各點之間的電路。    ate自動化測試設備_ate電源自動測試系統
