            電子負載你了解多少?

            發布時間:2019-01-24

            什么是電子負載?

            電子負載是通過控制內部功率(MOSFET)或晶體管的導通量(量占空比大小),依靠功率管的耗散功率消耗電能的設備。它能夠準確檢測出負載電壓,精確調整負載電流,同時可以實現模擬負載短路,模擬負載是感性阻性和容性,容性負載電流上升時間。 一般開關電源的調試檢測是不可缺少的。

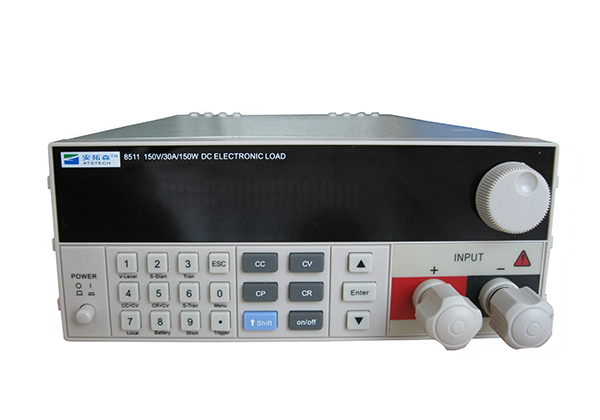

            電子負載

            電子負載功能

            電子負載整合具有測試設備的眾多功能,如負載瞬態恢復時間、電流極限特性分析、效率、啟動時間、源效應(電源調整率)、編程響應時間、PARD(波紋和噪聲)、功率因子、伏特栓鎖現象、過壓關閉、飄移等。

            電子負載可用幾種方法執行電源測試。它們一般是可編程的,但大多數電子負載需要外部DAC編程器。這一能力在測試期間能精確控制負載值,為測試裝置操作者提供有價值的狀態信息。電子負載通常采用FET設計,它比采用繼電器和電阻器的解決方案更可靠,也更簡易,還可選擇工作模式:恒流(CC)、恒壓(CV)和恒阻(CR)。較復雜的電子負載在一臺產品中都會提供這三種模式,具有最高的測試靈活性,并且還提供測量直流電壓和電流這兩種電源的通用解決方案。電子負載的最后一項優點是可提供通過總線的回讀,而無需使用一些測試中測量電壓和電流的數字多用表。

            電子負載分類

            1、容性負載

            容性負載:和電源相比,負載電流超前負載電壓一個相位差,此時負載為容性負載(如補償電容負載)。

            電路中類似電容的負載,可以使電流超前電壓降低電路功率因數。一般把負載帶電容參數的負載,即符合電壓滯后電流特性的負載成為容性負載。充放電時,電壓不能突變。其對應的功率因數為負值。對應的感性負載的功率因數為正值。在高頻領域,是指負載虛部為負值的負載。

            一般電源控制類產品,所給出的負載,如未加說明則是給出的是視在功率;即總?cè)萘抗β剩凰劝ㄓ泄β剩舶o功功率; 而一般感性負載說明中給出的往往是有功功率的大小,例如熒光燈,標注為15~40瓦的熒光燈,鎮流器消耗功率約為8瓦,實際在考慮用定時器,感應開關在控制它時,則要加上這8瓦;具體不同的產品感性部分,即無功功率的大小,可以通過其給出的功率因數來計算。

            2、感性負載

            混聯電路中容抗比感抗大,電路呈容性反之為感性。通常的用電器中并沒有純感性負載和純?nèi)菪载?fù)載。因?yàn)檫@兩種負載不做有用功。

            只有在補償電路中才使用純感性負載或純?nèi)菪载?fù)載。又因?yàn)榻^大多數負載除阻性外,多數為感性負載,因此補償?shù)臅r(shí)候多數就用電容來補償,所以,純?nèi)菪载?fù)載用得比純感性負載多。如電動機,變壓器等等,通常為感性負載。部分日光燈為容性負載。

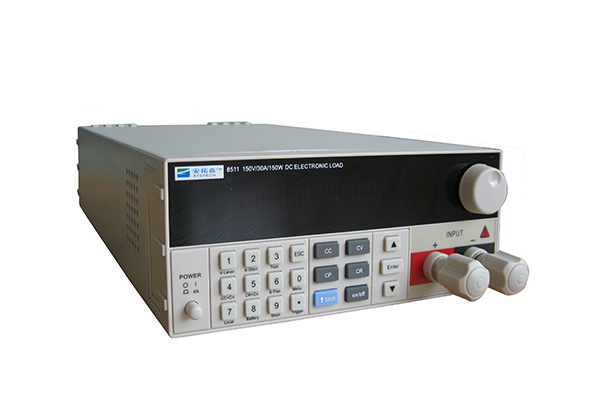

            電子負載

            參數選擇

            1、電壓、電流和功率的選擇

            根據被測設備的輸出特性來選擇電子負載:電壓,電流,功率和測試需求精確度。電子負載的模組在測試時只能夠單獨工作或者并聯操作,串聯對于模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程范圍內,其次是通過多模組并聯能夠?qū)崿F(xiàn)的選型。也就是說,所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。

            2、精確度和分辨率的選擇

            精確度和分辨率是電子負載的一個重要的參數指標。電子負載的精確度不同表示方法的意義。舉例如下:

            1%+2d  1%的測量值+最小顯示值的2倍

            1%+2%FS: 1%的測量值+1%的滿量程

            1%OF:  1%的(滿量程+測量值)

            功能選擇

            1、基本功能

            市面上的電子負載均有基本的四項功能:恒流、恒壓、恒阻和恒功率。在功能基本相同,精確度相差不大的情況下,怎么判斷是否符合要求呢?市場上部分電子負載只有一套工作電路,就是恒流功能。其他功能是根據歐姆定律計算出來,雖然標稱有其他功能,但是實際情況是只有恒流功能,通過調節電流來實現其他功能。這樣節省了成本,卻留下了其他功能工作精度低,工作的不穩定。測試完成的情況,要看電源的質量,外部環境和運氣了。而安拓森電子負載的所有功能均有不同的電路實現,完全能夠很好的完成所標稱的所有極限指標,穩定帶載。

            如果只是用到恒流功能,對其他功能要求不多的情況下,可以選用合適的,符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載,就要考慮這個問題了。

            2、動態帶載

            動態帶載,就是電子負載做模擬的變化帶載,也叫瞬態。幾個重要的參數:

            變化斜率:籠統的說是電子負載可以完成的變化速度,精確地說是電子負載變化時,從變化量的10%~90%的變化速率。恒流狀態下的單位是A/mS,A/μS。

            響應時間:電子負載可以完成變化的最小時間。單位μS。

            3、電子負載的動態(瞬態)頻率

            一個電子負載是否做的貨真價實,就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能,就可以用示波器測試電流輸出監視端口,查看波形是否完好。如果出現毛刺或者信噪比很大的情況下,那么此功能僅僅是由軟件計算,而不是硬件實現的。

            軟件實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高,可忽略這種現象造成的影響。

            4、模擬帶載(外部編程輸入)

            本功能是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能,而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V以下的波形信號,電子負載均能模擬。

            5、序列功能

            序列功能是指把很多定態設置按時間順序排列組合成一個測量過程。可以完成一個產品的整個質量參數的測量,本功能大大簡化了繁瑣的設置,減輕了測試工作量。配合存儲設置和調用功能,更是大大簡化了操作。序列的可設置步驟跟據品牌不同而不同。

            6、附加功能選擇

            如果還需要電子負載的其他功能,請參看需求選擇擁有對應功能的電子負載。比如

            同步功能:可以同時操作多個模組的工作狀態。

            聯機接口:GPIB,RS232,LAN,USB,選擇適合的。

            組裝ATE測試系統:考慮接線柱連接其他設備的方便性,考慮命令的標準性等等。

            過流,過功率測試(OCP,OPP):在產品需要的時候選擇此功能,適用于研發等。

            總言:電子負載的種類是多種多樣的,選擇適合的電子負載是電源類研發或者生產中一個重要的方面。在可以接受的成本下,選擇更好更方便的電子負載是提高效率,保證質量的前提。
