開關型直流電源有哪些分類？

開關型直流電源與線性直流電源不一樣，直流電源即是開關型直流電源,它的電路型式主要有單端反激式,單規矩激式、半橋式、推挽式和全橋式。它和線性直流電源的基本差異在于它變壓器是作業在幾十千赫茲到幾兆赫茲。功用管不是作業在飽滿及截止區即開關狀況;開關直流電源因此而得名。 充電寶老化柜_充電寶老化架

開關直流電源的長處是體積小,重量輕,安穩可靠;缺陷相對于線性直流電源來說紋波較大(一般≤1%VO(P-P),好的可做到十幾mV(P-P)或更小)。它的功率可自幾瓦-幾千瓦均有商品，價位為3 元-十幾萬元/瓦不等,下面就一般習氣分類引見幾種開關直流電源：

(1)、通訊直流電源

通訊直流電源其本質上即是DC/DC 改換器式直流電源,僅僅它一般以直流-48V 或-24V 供電,并用后備電池作DC 供電的備份,將DC 的供電電壓改換成電路的作業電壓,一般它又分中心供電、分層供電和單板供電三種,今后者可靠性最高。

(2)、電臺直流電源        充電寶老化柜_充電寶老化架

電臺直流電源輸入AC220V/110V,輸出DC13.8V,功率由所供電臺功率而定,幾安幾百安均有商品.為防止AC 電網斷電影響電臺作業,而需要有電池組作為備份,所以此類直流電源除輸出一個13.8V 直流電壓外,還具有對電池充電主動轉換功用

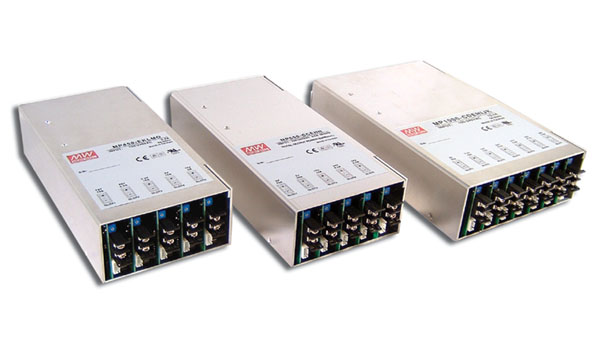

(3)、模塊直流電源

跟著科學技術飛速展開,對直流電源可靠性、容量/體積比懇求越來越高,模塊直流電源越來越閃現其優越性,它作業頻率高、體積小、可靠性高,便于裝置和組合擴容,所以越來越被遍及選用。現在,現在國內雖有相應模塊花費,但因花費技術未能趕上世界程度,缺點率較高。

(4)、AC/DC直流電源

該類直流電源也稱一次直流電源,它自電網獲得能量,通過高壓整流濾波得到一個直流高壓,供DC/DC 改換器在輸出端獲得一個或幾個安穩的直流電壓,功率從幾瓦-幾千瓦均有商品,用于不一樣場所。屬此類商品的規格型號繁復,據用戶需要而定通訊直流電源中的一次直流電源(AC220 輸入,DC48V 或24V 輸出)也屬此類.

(5)、DC/DC 直流電源

在通訊體系中也稱二次直流電源,它是由一次直流電源或電池組供給一個直流輸入電壓,經DC/DC 改換今后在輸出端獲一個或幾個直流電壓。

DC/DC 模塊直流電源現在固然本錢較高,但從商品的綿長的使用周期的全體本錢來看,特別是因體系缺點而引起的高昂的維修本錢及商譽丟失來看,選用該直流電源模塊仍是合算的,在此還值得一提的是羅氏改換器電路,它的杰出長處是電路結構簡略,效率高和輸出電壓、電流的紋波值接近于零。
